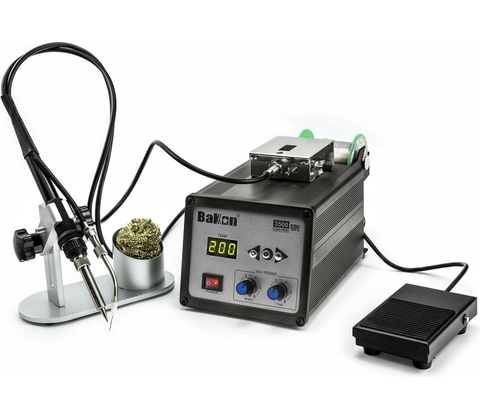

BAKON BK3500

Základ letovací stanice tvoří výkonný hrotový pájecí systém postavený na platformě vf pájecí soupravy Bakon BK2000 s výkonem 120W. Technické parametry pájedla se shodují s mateřskou platformou BK2000, kromě typu použitého pájecího pera; topná vložka je však shodná stejně jako typ výměnných pájecích hrotů. Podrobný popis vlastností a technických parametrů řídícího systému a mikropájky naleznete u typu BK2000.

Následující odstavce se zabývají popisem funkce automatizovaného posunu a dávkování cínu, jež je součástí soupravy BK3500.

Mechanismus pro odvíjení trubičkového cínu z cívky a jeho dopravování ke špičce letovacího hrotu je nedílnou součástí pájecího systému. Automatizovaný mechanický systém dávkování cínu je umístěn na horní straně překrytu pájecí stanice. Motorizovaný převod s ozubenými koly si sám odmotává cín z cívky uchycené na šasi a souká jej zkrz silikonový bovden až přímo ke špičce hrotu na mikropájce. Rychlost posuvu je nastavitelná potenciometrem. Stanice umí automaticky dávkovat cín - kromě rychlosti můžete potenciometrem nastavit i délku časového intervalu posuvu cínu. Dávkování spustíte přiloženým nožním pedálem; buď v režimu dávky (nezáleží na tom, jak dlouho bude pedál sepnut - odvine se vždy pouze stanovené množství cínu) nebo v manuálním režimu, kdy je cín podáván tak dlouho, co je pedál sešlápnut. Nechybí ani možnost nastavení zpětného chodu, kdy podávací mechanizmus první cín vysune a pak jej kousek posune zpátky, zpětný chod se dá vypnout, nebo nastavit v rozmezí 0-2s.

Průměr trubičkového cínu, který umí podávací mechanismus zpracovat je 0,4 - 1,6 mm. Délka podávacího bovdenu je 81 cm. Pokud to aplikace vyžaduje, můžete využít dodaný držák pájecího pera a mít při práci obě ruce volné - konfigurace systému se statickým uchycením mikropájky je vyobrazena na jednom z obrázků.

Tato pájecí stanice je kompatibilní s širokou nabídkou indukčních pájecích hrotů řady BK200

Parametry výrobku: Výkon: 120 W , Ovládání teploty: digitální (tlačítky) , Ukazatel teploty: digitální (displej) , Stabilizace teploty: měřením výstupní teploty , Rozsah regulace teploty: 200 - 480 °C , Funkce prodloužení životnosti hrotu: ano , Odpor hrotu proti zemnění: < 2 Ω , Potenciál hrotu proti zemnění: < 2 mV , Pracovní napětí pro ohřev hrotu: 36 V , Pracovní frekvence pro ohřev hrotu: 400 kHz , Uzamčení teploty heslem: ano , Teplotní stabilita: ± 2 °C bez zatížení , Výměnné hroty (typ): Bakon BK200 , Typ pájecího pera: Bakon LF-302 , Typ topné cívky: VH120 , Rozměry (šířka - výška - hloubka) [mm]: 160-130-140 mm , Napájecí napětí: 230V/50Hz , Průměr trubičkového cínu: 0.4 - 1.6 mm , Maximální šíře cívky s cínem: 90 mm , Průměr trnu: 16 mm , Podávací délka (délka bovdenu): 81 cm , Rychlost posunu: 14 - 35 mm/s , Nastavitelný časový interval pro posuv: 0 - 3.5 s , Ovládání posunu: Nožní pedál ,
